Transformacijska raztegljiva delovna miza (4. del)

4. Al plošča s polico

Ta del ima pod ploščo polico na vodilih za orodje. Izvleče se v obe smeri. Služi za pripravo in odlaganje orodja.

Material:

2 x profil 30 x 20 x 350 mm

1 x mehanizem za izvlačenje police

1 x lesena plošča  250 x 500 x 20 mm

8 x kniping vijaki za pritrditev mehanizma na profila

4 x vijaki M6 za pritrditev profila na Al ploščo

4 x matice M6

4 x podložke za M6

2 x ročaji

4 x vijaki M5 za pritrditev ročajev

4 x električne sponke

1 x protidrsna podloga

4 x lesni vijaki za pritrditev mehanizma na polico.

Priporočamo

Transformacijska raztegljiva delovna miza (1. del)

Univerzalna mobilna delovna miza za vsakogar, izdelana iz materialov, katere po navadi zavržemo.

Priporočamo

Transformacijska raztegljiva delovna miza (2. del)

Univerzalna mobilna delovna miza za vsakogar, izdelana iz materialov, katere po navadi zavržemo.

Priporočamo

Transformacijska raztegljiva delovna miza (3. del)

Univerzalna mobilna delovna miza za vsakogar, izdelana iz materialov, katere po navadi zavržemo.

Najprej pritrdimo mehanizem na polico.

Polico z mehanizmom pritrdimo na profil. To pritrdimo na Al ploščo v utor. Sklop nastavimo v željen položaj in ploščo  pritrdimo z 4 vijaki M6 na ohišje mize.

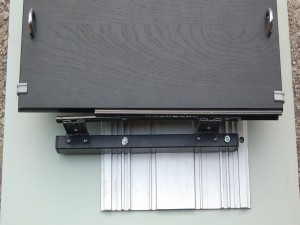

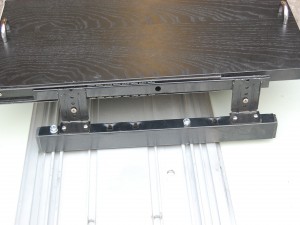

Slika prikazuje pritrditev pravokotnega nosilca na Al ploščo.

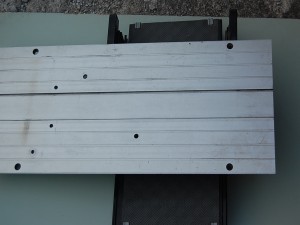

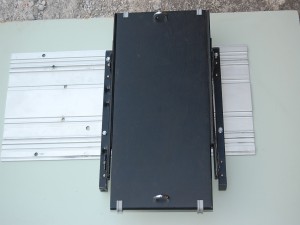

Pogled od zgoraj na polico.

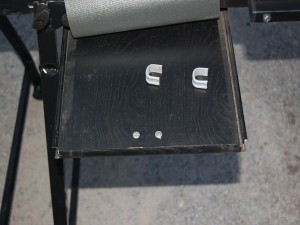

Za pritrditev protidrsne podloge sem uporabil nosilce za elektrčne kanale.

Zobci znotraj so pobrušeni, da se podloga ne raztrga.

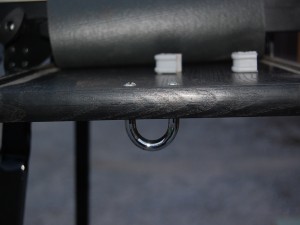

Za držala za izvlek police sem uporabil držala od omare.

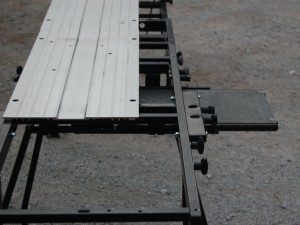

Pogled na polico izvlečeno desno.

Pogled na polico izvlečeno levo.

5. Kratka Al plošča.

Za zaključek mize je bilo potrebno Al ploščo prežagati na dolžino.

Material:

1 x Al plošča

2 x vijaki M6 x 40

2 x pvc krilna matica

1 x pokrovček plošče

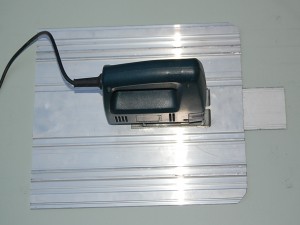

Na tej kratki plošči je pritjena vbodna žaga z 4 vijaki M5.

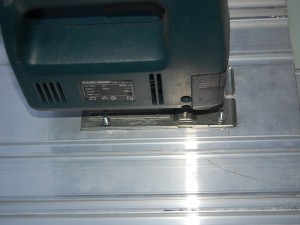

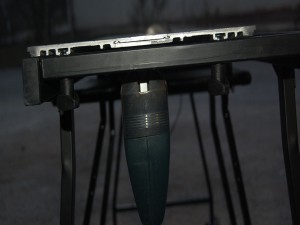

Detajl pritrditve vbodne žage.

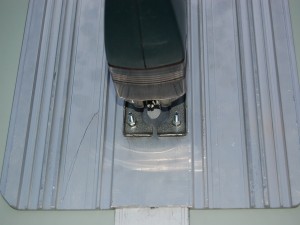

Pogled od spodaj.

Plošča je pritrjena z krilnimi maticami zaradi lažje montaže in demontaže.

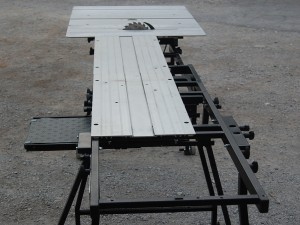

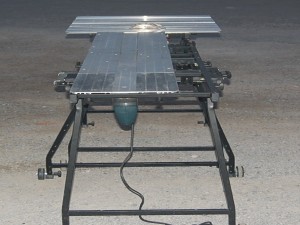

Pogled na celotno mizo, z zaključno kratko ploščo.

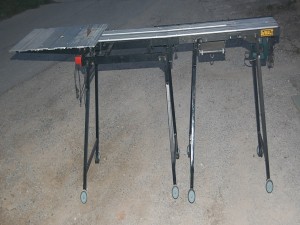

Pogled na mizo s strani.

6. Lesena plošča

Material:

Lesena plošča

4 x puše z navojem M6

4 x vijaki M6 x 60 mm

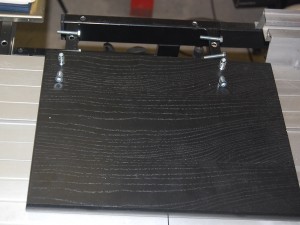

V ohišje naredimo luknje fi 7 mm za pritrditev lesene plošče

V ploščo izvrtamo 4 luknje fi 10 mm.

V spodnji del lesene plošče pritrdimo navojne puše

Ploščo pritrdimo z 4 Vijaki M6 na ohišje mize.

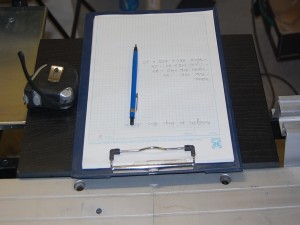

Ta plošča služi za pisanje, postavitev računalnika ali za pavzo – kavo itd.

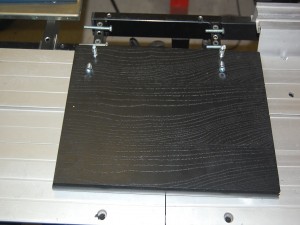

Vijaki in navojne puše za pritrditev lesene plošče.

Polička v funkciji.
